Laudo de SPDA

Laudo de SPDA conforme NBR 5419:2015

Complete Service Offer Details:

Definição

O laudo técnico de SPDA (Sistema de Proteção contra Descargas Atmosféricas) é um documento que descreve o resultados da inspeção técnica do sistema. Incluindo  também recomendações e conclusões da inspeção.

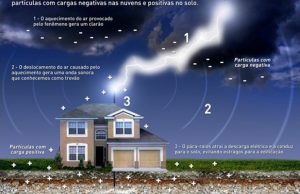

SPDA é o Sistema de Proteção contra Descargas Atmosféricas também conhecido como para-raio. A instalação do SPDA é uma exigência do corpo de bombeiros, para edificações, estabelecimentos industriais ou comerciais com mais de 1.500 m² de área construída, em edificações com mais de 30 metros de altura, em áreas destinadas a depósitos de explosivos e inflamáveis e em outras edificações quando a periculosidade se justificar. Regulamentada pela ABNT conforme Norma NBR 5419/2005 o SPDA tem como objetivo evitar ou minimizar o impacto dos efeitos das descargas atmosféricas, que podem ocasionar incêndios, explosões, danos materiais e, até mesmo, risco à vida de pessoas e animais. O SPDA precisa obedecer a critérios de confiabilidade e segurança, passando por inspeções anuais nas quais devem ser identificadas eventuais irregularidades para que as correções sejam feitas de imediato, garantindo a eficiência do sistema. Com uma equipe de engenharia qualificada, a Fottonn Group faz projetos e laudos de SPDA. Laudo técnico de SPDA é um documento que descreve os resultados das investigações técnicas ou o estado de um problema de inspeção técnica. Ele também inclui recomendações e conclusões da inspeção.

Norma NBR-5419:2015

Laudo SPDA (NBR-5419:2015 e NR-10)

  • ART de projeto;

  • Projeto Executivo do SPDA e Malha de Aterramento (quando não houver);

  • Memorial descritivo do projeto executivo;

  • Memorial de cálculo do do projeto executivo;

  • Memorial quantitativo dos materiais;

  • Projeto de Segurança para Inspeção dos Elementos de Captação;

  • Checklist do sistema;

  • Deterioração e corrosão dos captores, condutores de descida e conexões

  • Condição das equipotencializações;

  • Corrosão dos eletrodos de aterramento;

  • Verificação da integridade física dos condutores do eletrodo de aterramento;

  • Medição Ohmica e de continuidade;

  • Registros fotográficos;

  • Cálculo do risco conforme NBR 5419 -2015 parte 2;



Análise e Gerenciamento de Riscos (NBR-5419 parte 2)



  • Análise de riscos da nova NBR-5419:2015

  • Cálculo do Risco R1 (risco de perda de vida humana (incluindo ferimentos)

  • Componentes do Risco (Ra, Rb, Ru, Rv, etc)

  • Comparação do risco encontrado com o nível de referência estimado em norma

  • Caso SPDA existente não atenda ao nível de risco encontrado, serão indicadas medidas para adequação dos sistema

  • Emissão do Laudo de SPDA apontando a análise dos dados colhidos em inspeção local, com emissão da ART (Anotação de Responsabilidade Técnica) atestando a capacidade técnica dos profissionais executores e responsável pelo serviço



Ensaios Elétricos (Resistência de terra e Equipotencialização – NBR-5419:2015 parte 3)



  • Ensaio de medição resistência de aterramento (Alicate – Método de Loop)

  • Ensaio de medição resistência de conexão/equipotencialização (Alicate – Método de Loop / Microohmímetro – Medição de Resistência ôhmica a 4 fios)

  • Ensaio de medição resistência de aterramento (Terrômetro – Método de Queda de Potencial).

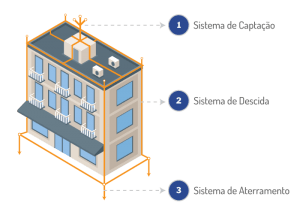

Laudo SPDA (Elementos do SPDA – NBR-5419:2015 parte e parte 4)



  • Elementos de Captação (Terminais Aéreos, Pára-Raio Franklin, Mastro, Poste Telescópicos e Base)

  • Elementos de condução (cabo de cobre nu, barra de alumínio)

  • Elementos de suporte e fixação (Suporte-Guia, Grampos);

  • Elementos de conexão e fixação (Conectores de medição e Emenda, conectores Cabo-Haste)

  • Caixa de inspeção de Aterramento

  • Condutor aterramento nu

  • LEP ou TAP (Ligação Equipotencial – Barra condutora onde se interligam ao Aterramento as instalações metálicas as massas e os sistemas elétricos de potência e de sinal)

  • BEP (Barramento de equipotencialização principal

  • DPS (Dispositivos de Proteção de Surtos que é destinado a limitar sobretensões transitórias)

  • Haste Cobreada para Aterramento

  • Solda Exotérmica e Conexões

  • Relatório das medições e inspeção com ação corretiva para as deficiências encontradas e lista de material para corretiva
