Manutenção Corretiva em Cabine Primária

Analisamos a melhor opção para a manutenção de sua Cabine Primária.

Complete Service Offer Details:

A manutenção de cabine primária pode ser preventiva ou corretiva. O ideal é requisitar periodicamente por manutenções preventivas, uma vez que, se a corretiva for necessária é porque a instalação elétrica já pode ter sofrido danos maiores, que além de gerar prejuízos, pode até causar grandes problemas quanto a segurança de todos os envolvidos, direta ou indiretamente.

Importância da manutenção de cabine primária

Esse tipo de instalação elétrica deve estar em total segurança, uma vez que abrange diversos equipamentos de alta tensão. A manutenção de cabine primária deve ser feita a partir de um profissional especializado neste tipo de serviço.

Para garantia de que a manutenção de cabine primária seja feita da melhor maneira, é importante que a instalação elétrica esteja de acordo com as normas vigentes, apresentando todos laudos técnicos das instalações elétricas, seguindo a NR 10.

Como é feita a manutenção de cabine primária

É primordial, antes de iniciar a manutenção da cabine primária, que seja solicitado o desligamento na alta tensão para evitar acidentes, uma vez que qualquer choque ou descarga elétrica pode ser fatal para os envolvidos.

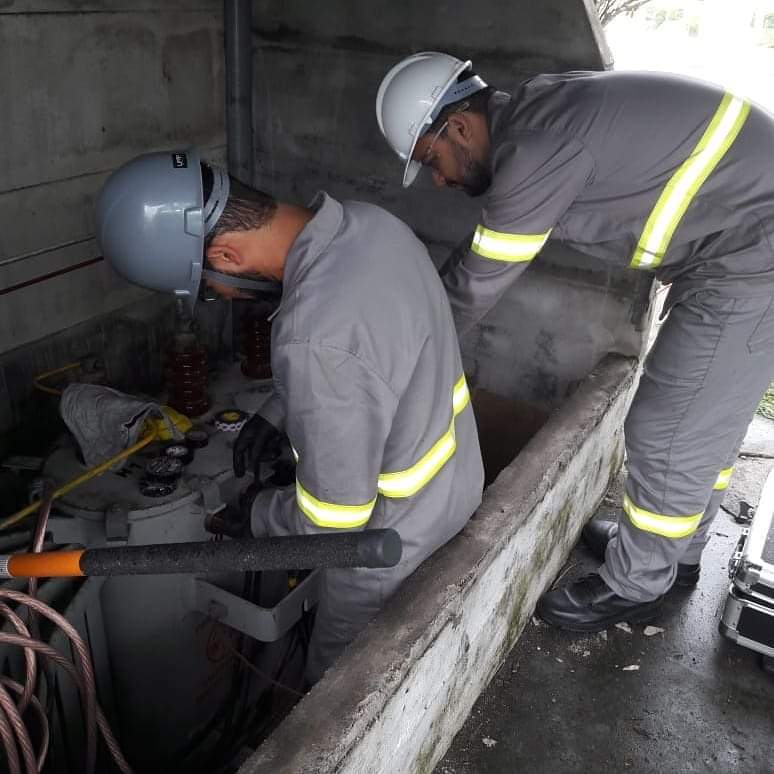

Os profissionais responsáveis pela manutenção devem fazer uso de equipamentos de proteção individuais e coletivos (EPI e EPC).

Durante a manutenção da cabine primaria todos os equipamentos que compõem a cabine são verificados, dando maior atenção para os itens mais relevantes.

Depois de feita todas as verificações, é gerado um laudo que certifica a segurança e normalização da cabine primária.

Nós da Fottonn Group entendemos que as cabines elétricas são imprescindíveis para diversos locais, e visamos fornecer a manutenção de cabine primária seguindo todos os requisitos técnicos das instalações, a partir das normas brasileiras, sendo elas da ABNT e ANEEL.

A manutenção de preventiva de cabine primária deve atender as seguintes normas.

  • NBR 5410 – Esta Norma estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens;
  • NR10 – Esta Norma Regulamentadora – NR estabelece os requisitos e condições mínimas objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade;
  • NBR 14.039 – Esta Norma estabelece as condições a que devem satisfazer as instalações elétricas média tensão de 1KV a 36,2KV.



O que é realizado na manutenção ?

Todos os equipamentos da cabine primária, como os disjuntores e transformadores, são minunciosamente analisados antes da manutenção preventiva de cabine primaria, por isso o planejamento é um dos tópicos principais para que não seja preciso o desligamento total das fontes de energia da cabine.

Escopo da manutenção.

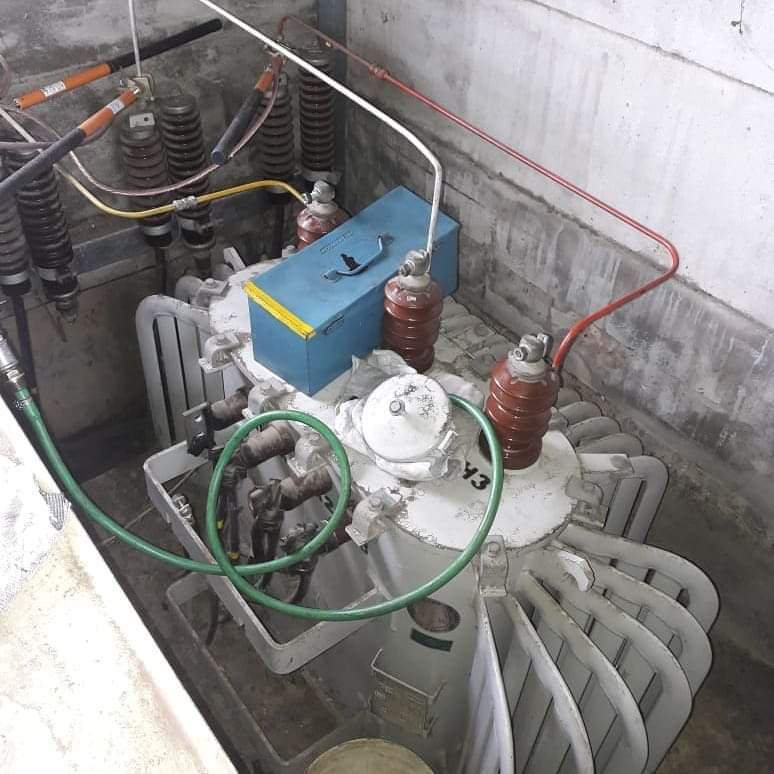

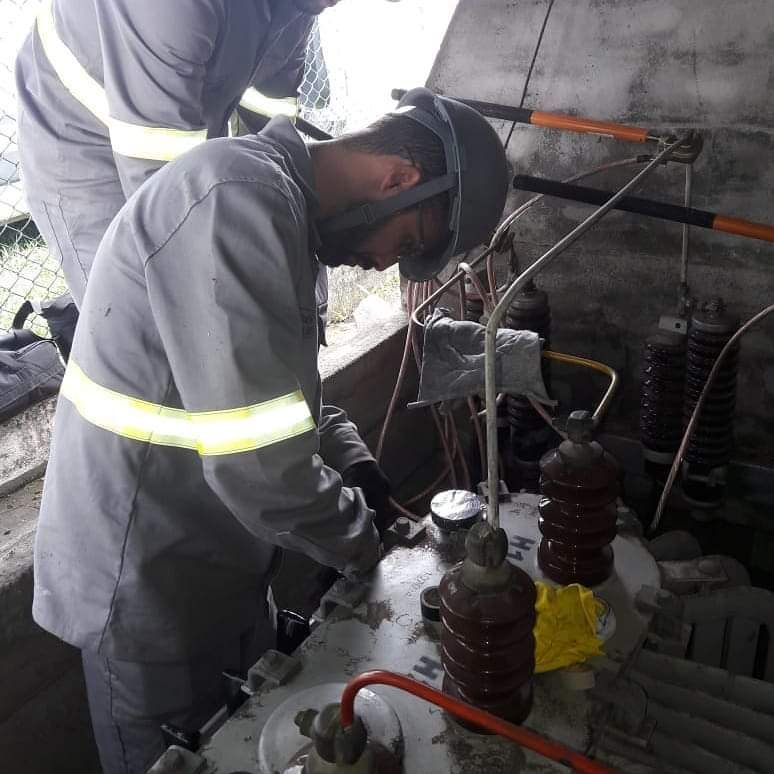

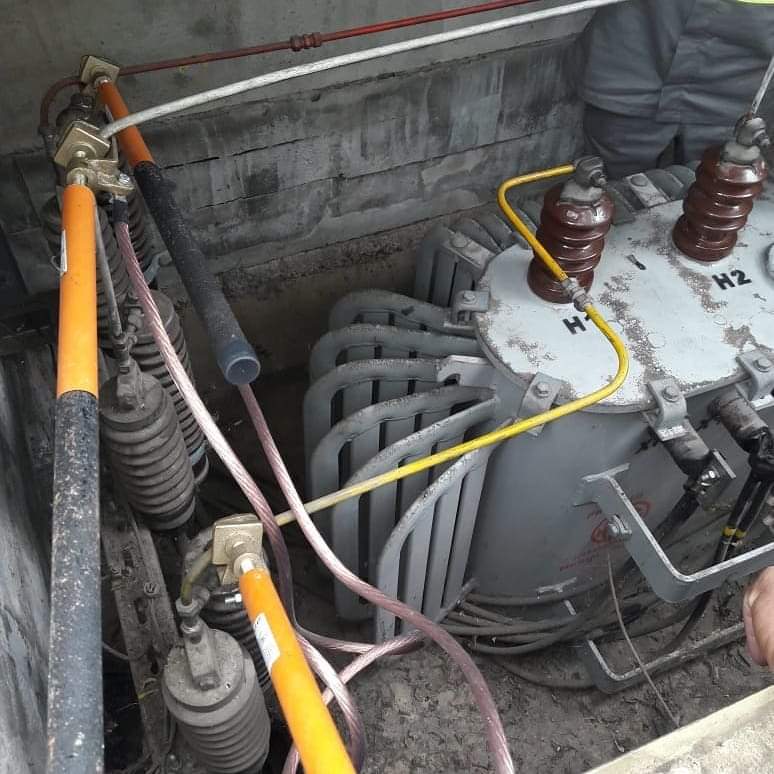

TRANSFORMADORES

  • Verificação visual;
  • Limpeza;
  • Reaperto geral das conexões;
  • Medição da resistência ôhmica do isolamento;

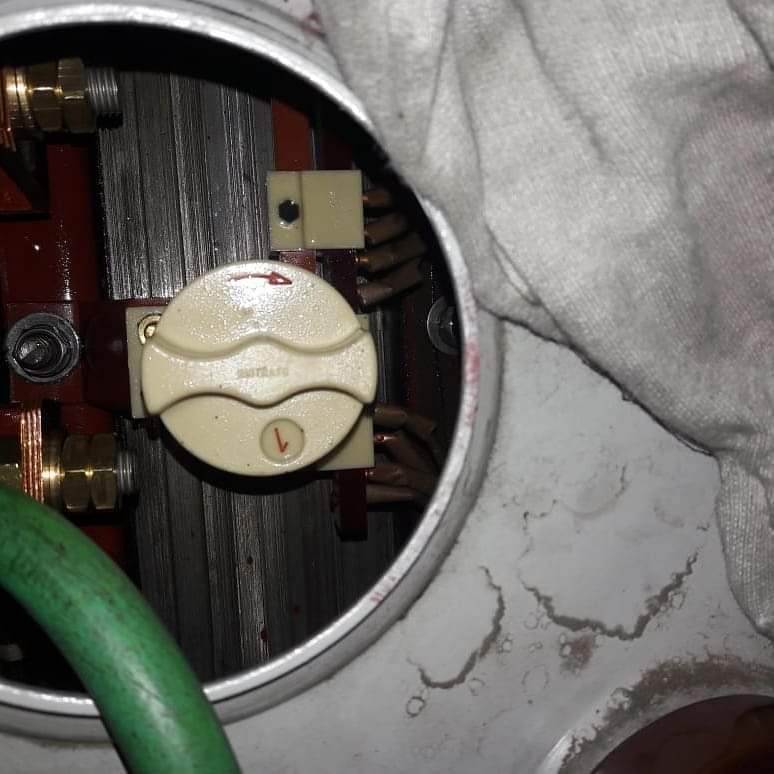

  • Medição das relações de transformação;
  • Coleta do Óleo para analise Físico Químico e Cromatográfico quando necessário.

CABINE

  • Inspeção visual;
  • Limpeza Geral;

CABOS MUFLAS E INTERLIGAÇÃO

  • Verificação visual; isoladores, conectores de energia, ferragens, estado da pintura;
  • vazamento, fixações;
  • Medição da resistência ôhmica de isolação;
  • Limpeza e verificação interna dos polos e reaperto geral;

BARRAMENTOS

  • Limpeza externa;
  • Reaperto das conexões e fixações;
  • Medição da resistência ôhmica de isolação.

PARA-RAIOS DE MT

  • Limpeza externa;
  • Reaperto das conexões e fixações;
  • Medição da resistência ôhmica de isolação.

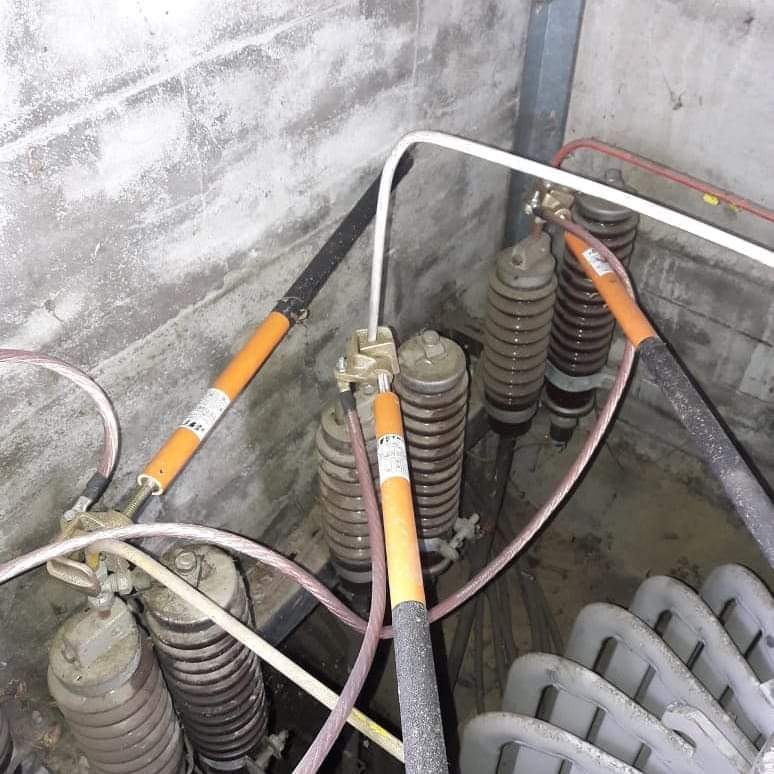

CHAVES SECCIONADORAS DE MT

  • Limpeza externa;
  • Reaperto das conexões e fixações;
  • Medição da resistência ôhmica de isolação;
  • Medição da resistência ôhmica de contato;

DISJUNTOR DE MT

  • Limpeza externa;
  • Reaperto das conexões e fixações;
  • Manutenção Preventiva
  • Medição da resistência ôhmica de isolação;
  • Medição da resistência ôhmica de contato;

QUADRO GERAL BAIXA TENSÃO – QGBT

  • Limpeza externa e interna;
  • Reaperto das conexões e fixações;
  • Verificar fiação;
  • Verificar fusíveis, lâmpadas de sinalização;
  • Verificar circuitos de controle, medição e sinalização;
  • Verificar a existência de vibração ou ruído anormal;
  • Verificar abafadores (corta-arco);
  • Testes trips;
  • Verificar aterramento geral e suas conexões;
  • Verificar pressão nas garras de fixação de chaves e blocos fusíveis, corrigindo se necessário.

Relatório Técnico

Ao final dos serviços será emitido relatório técnico, com a ART e contendo os resultados obtidos, bem como, eventuais recomendações sobre providências a serem tomadas.
Caso alguns dos itens verificados apresentem risco para o bom funcionamento da cabine primária, o cliente será orientado a realizar uma Manutenção Corretiva De Cabine Primária.

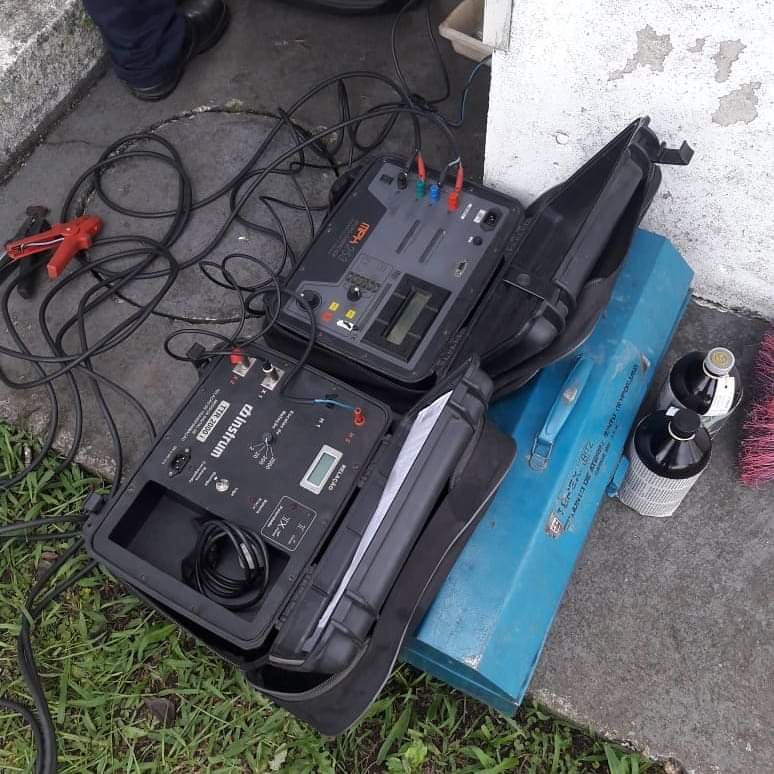

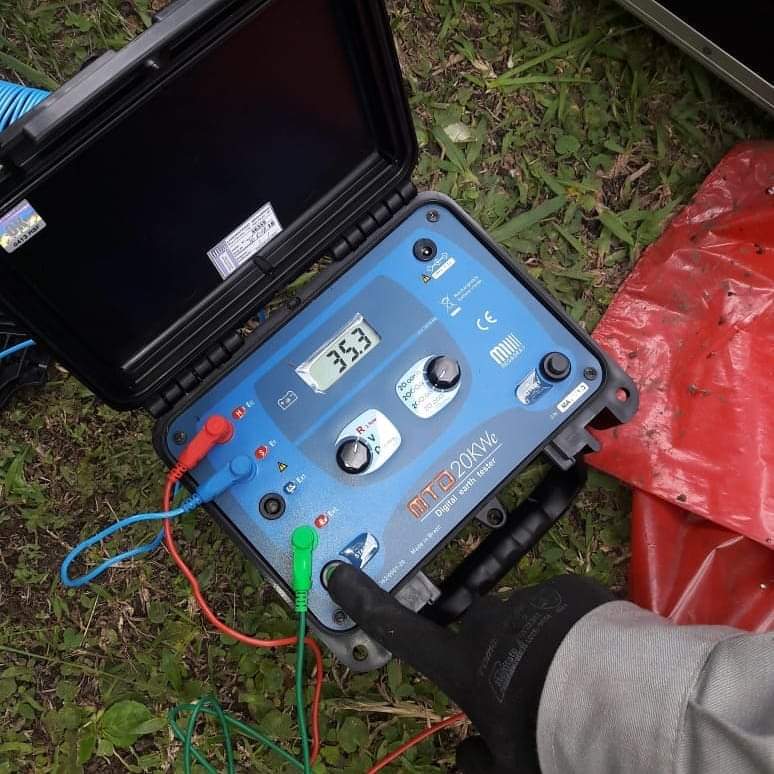

INSTRUMENTOS DE MEDIÇÃO UTILIZADOS

  • Megôhmetro Digital
  • Medidor Digital de Relação de Transformação
  • Detector de Alta tensão
  • Multímetro Digital
  • Microhmímetro Digital
